Lecture/import de fichiers
L’application est capable de charger plusieurs types de fichiers :
- fichiers bruts provenant de capteurs (edf, vpd, cnv…) ;
- fichiers de bases statistiques (WOA09, WOA13, ISAS) ;
- fichiers de référence (asvp, svp, vel…).
Les profils de célérité, de température, de salinité et de pression, ainsi que les métadonnées (date, position, type de capteur…), sont récupérés.
Suite à l’import, si le profil de célérité n’est pas présent, Doris le génère automatiquement à partir des données de température et de salinité.

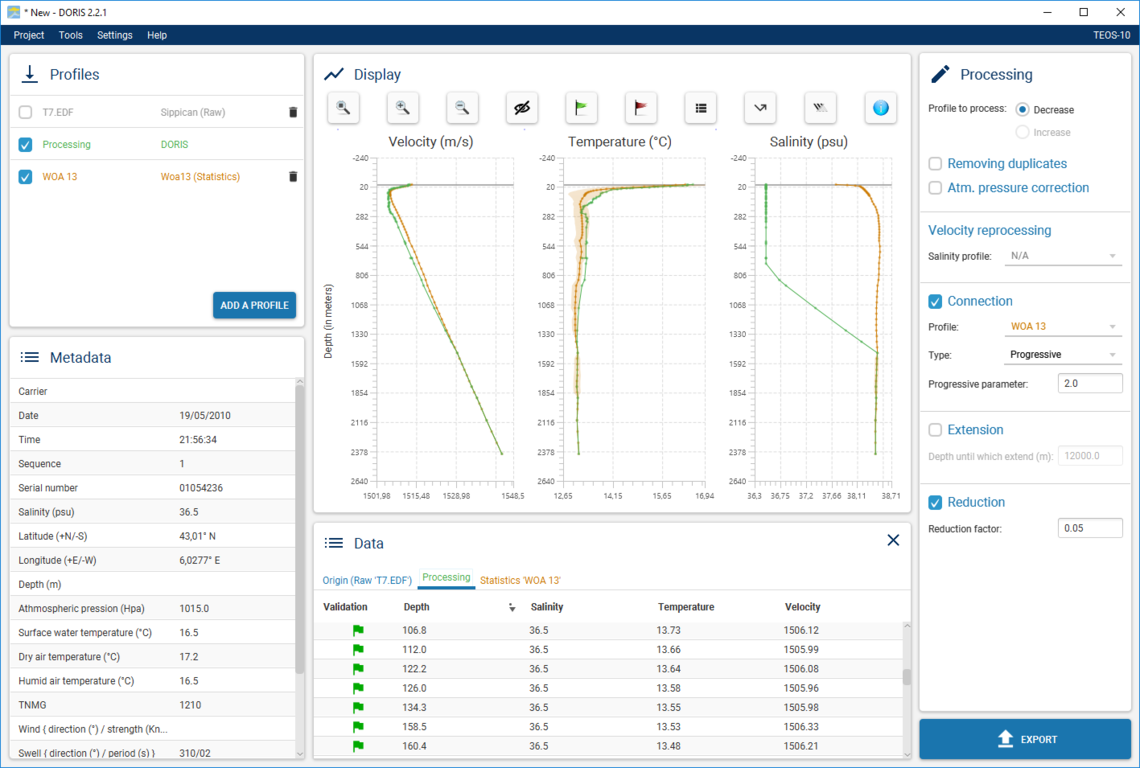

Traitement du profil d’origine
Le tableau ci-dessous décrit les fonctionnalités de traitement :
Fonctionnalité | Description |
Sélection du profil à traiter | Sélectionne la partie ascendante ou descendante du profil (dans beaucoup de cas, seul la partie descendante est présente). |
Suppression des doublons | Invalide automatiquement les doublons. |
Correction de la pression atmosphérique | Corrige les données du profil à traiter avec la pression atmosphérique présente dans les métadonnées. |
Rejeu avec choix de salinité | Recalcule le profil de célérité à partir d’un profil de salinité sélectionné (un nouveau profil peut aussi être créé). |
Connexion | Connecte le profil à traiter avec un profil de référence ou statistique. Trois méthodes sont possibles : - directe : le profil à traiter est directement prolongé par le profil sélectionné ;
- progressive : le profil à traiter se raccorde progressivement au profil sélectionné, un paramètre permet de spécifier la vitesse de raccordement ;
- avec écart : le profil sélectionné est reporté directement à la fin du profil à traiter.
|
Extension | Le profil à traiter est étendu jusqu’à la profondeur demandée. |
Réduction | Le nombre de points du profil à traiter est réduit selon l’algorithme de Douglas-Peucker. Il est possible de spécifier le facteur de réduction de l’algorithme. |
Invalidation de points | Il est possible d’invalider des points via les graphiques ou les tables de données. |
Export du profil traité
Les profils traités sont exportables sous différents formats :
- .vel (CARAÏBE / Hypack)
- .svp (CARIS/PDS2000)
- .txt (ASCII/POSIDONIA)
- .pro
- asvp (SIS)
Doris peut aussi d’envoyer directement le profil traité vers des logiciels qui supervisent les sondeurs (SIS Kongsberg) sous la forme de trames UDP.
Outils complémentaires
Fenêtre « réfraction »
L’outil de visualisation de la réfraction permet d’afficher un tracé de rayons acoustiques pour un profil choisi, avec une ouverture et une profondeur paramétrables. Cette fenêtre permet également de comparer l’impact sur la bathymétrie entre deux profils de célérité, sur une hypothèse fond plat. Cela offre la possibilité d’estimer les écarts bathymétriques, en fonction des angles de dépointage et de la profondeur, entre deux profils de célérité.
Fenêtre « absorption »
Cet outil est utilisé pour calculer des valeurs d'absorption dans la colonne d'eau, pour une fréquence choisie par l'opérateur, un profil sélectionné et une valeur de pH à saisir.
