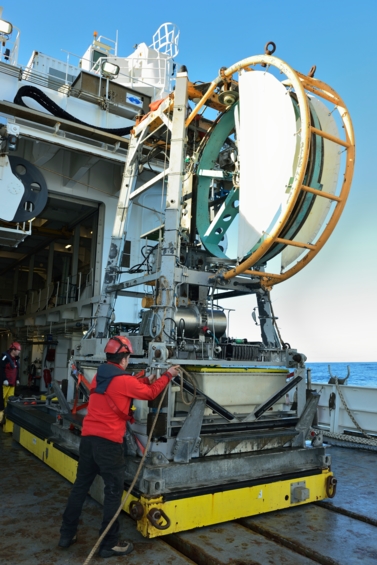

Pénétromètre Penfeld

Le pénétromètre Penfeld est un appareil de mesures géotechniques. Posé sur le fond, il effectue des mesures à l’aide d’une pointe instrumentée dans le sédiment.

Le pénétromètre est conçu pour travailler jusqu’à une profondeur d’eau maximale de 6 000 mètres. Il est doté d’une tige qui s’enfonce dans le sédiment sur une profondeur de 30 mètres. La tige de 36 mm de diamètre est enroulée sur un tambour de 2,20 mètres de diamètre et redressée plastiquement lors de la pénétration suivant la technique du « coiled tubing ».

L’appareil est relié au navire par un câble porteur. Il est autonome en énergie (batteries au plomb en équi-pression).

Caractéristiques techniques

• Profondeur maximale d'intervention : 6000 mètres
• Profondeur maximale d’enfoncement de la pointe : 50 mètres
• Poids dans l'air : Version 50m = 9,3 t / Version 30m = 6,3 t
• Poids dans l'eau : Version 50m = 7 t / Version 30m = 4 t
• Tige équipée d’une pointe de mesure
  • pointe CPT
  • pointe VP
  • Diamètre tige 36mm
  • Effort de poussée 5 t
  • Effort de retrait 8 t
  • Énergie : batteries au plomb
  • Contrôle : Liaison acoustique bi-directionnelle
  • Autonomie : Entre 150m et 200m d'enfoncement total par plongée (suivant l'état des batteries et le type de sédiment)
  • Inclinaison : Maximum 8°
