Sonar latéral interférométrique de l'Haliotis

Un sonar latéral permet d'obtenir des images acoustiques détaillées des fonds marins.

Le sonar latéral interférométrique comporte une fonction bathymétrique. Pour rendre un sonar latéral interférométrique, il faut pouvoir relier la hauteur d'un écho sur le fond à l'angle d'arrivée par une mesure précise du déphasage des instants d'arrivée sur différentes antennes superposées de chaque côté. En utilisant l’azimut et la distance oblique, obtenus par ailleurs, les points de sonde peuvent être positionnés en trois dimensions.

Le principal avantage du sonar latéral interférométrique par rapport à un sondeur multifaisceaux, est sa plus grande fauchée en petits fonds. La mesure de bathymétrie est cependant moins précise que celle produite par un sondeur multifaisceaux et elle est très bruitée en fin de portée.

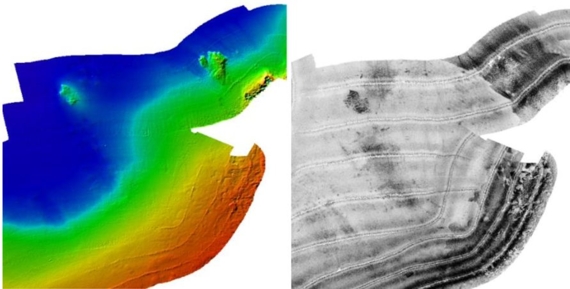

La vedette Haliotis est équipée d’un sonar interférométrique Geoswath fixé rigidement à la coque. Cet appareil fonctionne à la fréquence de 250 kHz et fournit des mesures :

  • de bathymétrie (profondeur) ;
  • d’imagerie (amplitude du signal rétrodiffusé), par petits fonds (jusqu’à P =100 m max).

Caractéristiques du sondeur de l'Haliotis

Sondeur

Geoswath

Mesures

Bathymétrie/imagerie

Fréquence

250 kHz

Profondeur (P) max.

0.5 à 100 m

Largeur de Fauchée

Bathymétrie : 5P (300 m max)

Imagerie : 10P (300 m max)

Échantillonnage transversal

1.5 cm (50 kHz)

Largeur du faisceau d’émission

0.9° (Emission x réception)

Précision bathymétrique (s)



5 cm @ P= 2m

10 cm @ P = 20 m
