Sondeurs pour l’observation de la colonne d’eau

Les sondeurs dédiés à l’observation de la colonne d’eau sont utilisés par les scientifiques travaillant sur :

  • la biologie des écosystèmes marins, et en particulier l’évaluation de stocks dans le cadre réglementaire européen de la politique commune des pêches ;
  • les approches biogéochimiques pour quantifier le transfert d’énergie vers les niveaux trophiques supérieurs, depuis le phytoplancton jusqu’aux prédateurs supérieurs ;
  • les géosciences marines pour l’observation des sorties de fluides de fonds de mer ;
  • la physique de la masse d’eau et sur les approches biogéochimiques pour quantifier le transfert d’énergie vers les niveaux trophiques supérieurs, depuis le phytoplancton jusqu’aux prédateurs supérieurs ;
  • l’écologie côtière pour la cartographie des algues comme les zoostères.

Les sondeurs mis en œuvre à bord des navires sont de deux types :

  • monofaisceaux multifréquences (EK60) ou large bande (EK80) pour caractériser les cibles à l’aide de leurs réponses fréquentielles ;
  • multifaisceaux (ME70) pour observer les cibles en trois dimensions et caractériser leurs structures spatiales.

Ces sondeurs sont dotés d’une fonctionnalité de calibration en intensité qui permet une approche  quantifiée de la réflectivité de la colonne d’eau.

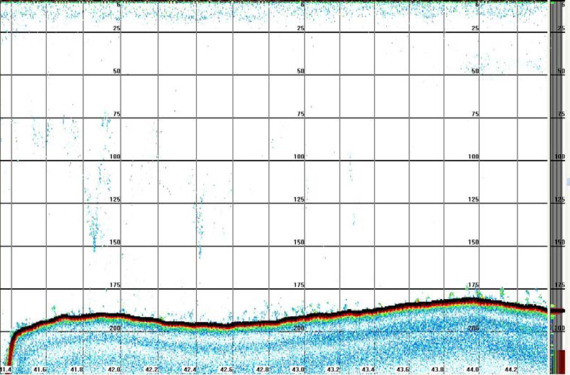

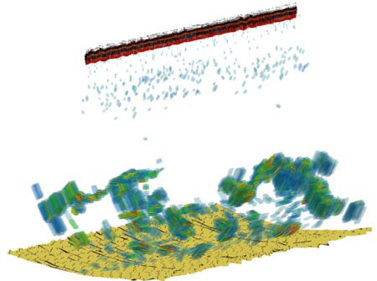

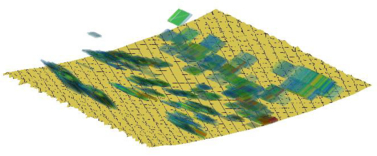

Les données de ces sondeurs sont acquises et traitées par les logiciels HERMES et MOVIES3D à bord des navires.

Les sondeurs multifaisceaux de cartographie des fonds permettent également une observation qualitative de la colonne d’eau, la qualité des données n’est toutefois pas équivalente et ces sondeurs présentent un masquage important des cibles de faible réflectivité par les cibles de réflectivité plus forte (en particulier proche du fond).

Sondeurs installés par navire :
  • Marion Dufresne : EK80 (38,70,120,200 kHz)
  • L’Atalante : EK60 (38,200 kHz)
  • Thalassa :ME70 et EK80 (38,70,120,200,333 kHz)
  • L’Europe : ME70 et EK60 (38,70,120,200,333 kHz)
  • Antéa : EK60 (38,70,120,200 kHz)
  • Alis : EK60 (38,70,120,200 kHz)
  • Thalia : EK60 (120 kHz), associé au logiciel de caractérisation des fonds RoxAnn.
  • Haliotis : EK60 (120 kHz), associé au logiciel de caractérisation des fonds RoxAnn.

Les caractéristiques de portée suivantes sont données à titre indicatif. Suivant le niveau de bruit rayonné du navire et l’intégration électrique, les performances peuvent être différentes.

Sondeur

EK60

Constructeur

Simrad

Fréquence en kHz

38

70

120

200

333

Portée max. en m pour le fond pour un BS de -30dB

2450

1270

750

550

260

Portée max. en m pour un poisson pour un TS de -32dB (morue de 60cm)

1000

570

400

310

140

Largeur moyenne des faisceaux en degrés en aller-retour

5 x5

5 x5

5 x5

5 x5

5 x5

Sondeur

EK80

Simrad

Constructeur

Fréquence en kHz

 Bande étroite

 Large bande

18

38

[34-45]

70

[45-90]

120

[90-170]

200

[160-260]

333

[280-450]

Portée max. en m pour le fond pour un BS de -30dB

7300

2450

1270

750

550

260

Portée max. en m pour un poisson pour un TS de -32dB (morue de 60cm)

1200

1000

570

400

310

140

Largeur moyenne des faisceaux en degrés en aller-retour

7*7

5 x5

5 x5

5 x5

5 x5

5 x5

 Sondeur

ME70

Constructeur

Simrad

Fréquence en kHz

[70-120]

Portée max. en m
pour le fond
pour un BS de -30dB

600

Portée max. en m
pour un poisson
pour un TS de -32dB
(morue de 60cm)

250

Largeur moyenne
des faisceaux
en degrés en aller-retour

3 x 3
